Assalamu’alaikum warohmatullahi wabarokatu kali ini kami akan menjelaskan sedikit tentang INTER VLAN , silahkan mencoba :




Yang di gunakan hanya bagian pojok paling kiri

1.    Pengertian :
Virtual LAN atau disingkat VLAN merupakan sekelompok perangkat pada satu LAN atau lebih yang dikonfigurasikan (menggunakan perangkat lunak pengelolaan) sehingga dapat berkomunikasi seperti halnya bila perangkat tersebut terhubung ke jalur yang sama, padahal sebenarnya perangkat tersebut berada pada sejumlah segmen LAN yang berbeda. Vlan dibuat dengan menggunakan jaringan pihak ke tiga. VLAN merupakan sebuah bagian kecil jaringan IP yang terpisah secara logik.
2.       Keunggulan sebuah  VLAN
·         Security
·         Cost reduction
·         Higher performance
·         Broadcast storm mitigation
·         Improved IT staff efficiency
·         Simpler project or application management
Referensi : https://id.wikipedia.org/
3.       Langkah langkah mengkonfigurasikan Vlan di Cisco Packet Tracer :
1. ROUTER 1
>enable
#conf t
#int g0/0
#no sh
#ip add 192.168.1.1 255.255.255.0

Bisa di lihat lebih detail di gambar ini




Kemudian
2. SWITCH 1
>enable
#conf t
Interface yang menuju ke router
#int f0/1
#switchport mode TRUNK
#int f0/2 (dan yang interface ke client)
#switchport mode access



Kemudian
Kembali lagi ke router untuk membuat sub interface
pastikan sudah masuk conf
#int g0/0. 10 ( bebas )
#enc do 10 ( vlan id nya )
#ip add 192.168.10.1 255.255.255.0 ( ip dan subnet bebas )
Ulangi sesuai dengan berapa vlan yang anda buat !
Lalu masukkan sesuai valn masing - masing client
3. PC1 ( dengan vlan id 10 ) yang sudah kita buat tadi vlan id 10 ber ip 192.168.10.1
#Ip add 192.168.10.2 255.255.255.0
Dan seterus nya ( lakukan sesuai dengan cara di atas masukkan vlan id yang telah di buat sesuai dengan ip nya jangan ! )
Konfigurasi di Router seperti di bawah  ini




Konfigurasi di bagian PC 1 seperti di bawah ini



Konfigurasi di bagian PC 2 seperti di bawah ini






Konfigurasi yang di bagian PC 3 seperti di bawah ini





NB : Jika konfigure di atas tidak di sertai Vlan maka ini tidak akan bisa konek karena berbeda networknya

Inter VLAN

Rabu, 23 November 2016
Posted by Unknown
Kami akan memamerkan 2 Sekolah berbeda yang mana keduanya menjadi peserta Gebyar SMK se-Kab Magelang . Acara Gebyar SMK ini telah di selenggarakan sejak hari kamis hingga akan diakhiri beberapa jam lagi.

SEKOLAH PERTAMA

1. Nama Sekolah : SMK N 1 WINDUSARI
2. Benda yang di pamerkan : Lampi Hias
3. Manfaat Benda yang di pamerkan : Memperindah ruangan yang di pasangi lampu hias tersebut
4. Bahan - bahan yang dibutuhkan :

  • Benang
  • toples kecil
  • Lem serbuk
  • balon
  • cup minuman


  • SEKOLAH KE DUA

    1. Nama Sekolah : SMKIT Ihsanul Fikri
    2. Benda yang di pamerkan : Kendali peralatan rumah tangga dari jarak yang cukup jauh ()
    3. Manfaat Benda yang di pamerkan : Menghemat tenaga
    4. Bahan - bahan yang dibutuhkan :
    raspberry pi 3
    switch relay 4 channel
    alat rumah tangganya (lampu)


    beberapa hasil gambar dari acara GEBYAS SMK











    Gebyar SMK se Kab Magelang 2016

    Jumat, 04 November 2016
    Posted by Unknown

    File Transfer Protocol (FTP) adalah suatu protokol yang berfungsi untuk tukar-menukar file dalam suatu network yang menggunakan TCP koneksi bukan UDP. Dua hal yang penting dalam FTP adalah FTP Server dan FTP Client.
    FTP server adalah suatu server yang menjalankan software yang berfungsi untuk memberikan layanan tukar menukar file dimana server tersebut selalu siap memberikan layanan FTP apabila mendapat permintaan (request) dari FTP client. FTP client adalah computer yang merequest koneksi ke FTP server untuk tujuan tukar menukar file. Setelah terhubung dengan FTP server, maka client dapat men-download, meng-upload, merename, men-delete, dll sesuai dengan permission yang diberikan oleh FTP server. Tujuan dari FTP server adalah sebagai berikut : • Untuk tujuan sharing data • Untuk menyediakan indirect atau implicit remote computer • Untuk menyediakan tempat penyimpanan bagi user • Untuk menyediakan transfer data yang reliable dan efisienKeamanan FTP
    File Transfer Protocol (FTP) adalah suatu protokol yang berfungsi untuk tukar-menukar file dalam suatu network yang menggunakan TCP koneksi bukan UDP. Dua hal yang penting dalam FTP adalah FTP Server dan FTP Client. FTP server adalah suatu server yang menjalankan software yang berfungsi untuk memberikan layanan tukar menukar file dimana server tersebut selalu siap memberikan layanan FTP apabila mendapat permintaan (request) dari FTP client. FTP client adalah computer yang merequest koneksi ke FTP server untuk tujuan tukar menukar file. Setelah terhubung dengan FTP server, maka client dapat men-download, meng-upload, merename, men-delete, dll sesuai dengan permission yang diberikan oleh FTP server. Tujuan dari FTP server adalah sebagai berikut : • Untuk tujuan sharing data • Untuk menyediakan indirect atau implicit remote computer • Untuk menyediakan tempat penyimpanan bagi user • Untuk menyediakan transfer data yang reliable dan efisien
    FTP sebenarnya cara yang tidak aman dalam mentransfer suatu file karena file dikirimkan tanpa di-enkripsi terlebih dahulu tetapi melalui clear text. Mode text yang dipakai untuk transfer data adalah format ASCII atau format binary. Secara default, FTP menggunakan mode ASCII dalam transfer data. Karena pengirimannya tanpa enkripsi, username, password, data yang di transfer, maupun perintah yang dikirim dapat di sniffing oleh orang dengan menggunakan protocol analyzer (sniffer). Solusi yang digunakan adalah dengan menggunakan SFTP (SSH FTP) yaitu FTP yang berbasis pada SSH atau menggunakan FTPS (FTP over SSL) sehingga data yang dikirim terlebih dahulu di enkripsi.Pengertian FTP
    FTP merupakan singkatan dari File Transfer Protocol. FTP terdiri dari sebuah client dan sebuah server yang merupakan aplikasi yang memberikan akses /pertukaran transfer data antara dua komputer ( client dan server ). Transfer yang file/ data ini dapat teradi antara komputer yang berbentuk mainframe dan sebuah komputer di jaringan lokal. Atau transfer data dapat terjadi dari komputer kita ke server FTP melalui internet. FTP merupakan aplikasi yang sangat berguna ( powerful) karena aplikasi ini menyediakan akses kepada pengunjung atau user untuk mengakses data yang tersimpan pada server tersebut, dan dapat diakses oleh sejumlah besar komputer secara bersamaan.
    Proses yang terjadi pada FTP
    Secara garis besar, Proses transfer data atau file pada FTP memiliki dua alur.
    Alur yang pertama adalah proses transfer data dari komputer local ( komputer kita ) ke komputer server (komputer remote) yang menyediakan akses ftp, Proses ini di kenal sebagai proses UPLOAD, sedangkan proses transfer data dari komputer server ( remote ke komputer local ( komputer kita ) dinamakan prosess DOWNLOAD.

    contoh gambar :















    Hasil gambar untuk ftp server cisco packet tracer



















    sumber gambar :






    FTP server

    Jumat, 28 Oktober 2016
    Posted by Unknown

    Mail Server atau E-Mail Server adalah perangkat lunak program yang mendistribusikan file atau informasi sebagai respons atas permintaan yang dikirim via email, mail server juga digunakan pada bitnet untuk menyediakan layanan serupa ftp. Selain itu mail server juga dapat dikatakan sebagai aplikasi yang digunakan untuk penginstalan email.


    Sebuah komputer yang didedikasikan untuk menjalankan jenis aplikasi perangkat lunak komputer yang juga disebut Mail Server, hal ini dianggap sebagai jantung dari setiap email sistem. Mail Server biasanya dikelola oleh seorang yang biasanya dipanggil post master.
    Tugas Post Master
    - Mengelola Account - Memonitor Kinerja Server - Tugas Administratif Lainnya
    Protokol Pada Mail Server
    • SMTP (Simple Mail Transfer Protocol) digunakan sebagai standar untuk menampung dan mendistribusikan email.
    • POP3 (Post Office Protocol v3) dan IMAP (Internet Mail Application Protocol) digunakan agar user dapat mengambil dan membaca email secara remote yaitu tidak perlu login ke dalam sistem shelll mesin mail server tetapi cukup menguhubungi port tertentu dengan mail client yang mengimplementasikan protocol POP3 dan IMAP.
    Server Pada Mail Server dan Penjelasannya
    • Outgoing Server (Sending email) : Protocol server yang menangani adalah SMTP (Simple Mail Transfer Protocol) pada port 25.
    • Incoming Server (Receiving email) : Protocol server yang menangani adalah POP3 (Post Office Protocol) pada port 110 atau IMAP (Internet Message Access Protocol) pada port 143.
    POP3 Server : Jika menggunakan POP3 Server, apabila kita akan membaca email maka email pada server di download sehingga email hanya akan ada pada mesin yang mendownload email tersebut (kita hanya bisa membaca email tersebut pada device yang mendownload email tersebut).
    IMAP Server : Jika menggunakan IMAP Server, email dapat dibuka kembali lewat device yang berbeda.

    Protokol yang umum digunakan antara lain protokol SMTP, POP3 dan IMAP.

    Pada mail server terdapat 2 server yang berbeda yaitu :
    Penjelasan dari Server yang menangani outgoing email dan incoming email sebagai berikut :

    SMTP Server : Saat anda mengirimkan email maka email anda akan ditangani SMTP Server dan akan dikirim ke SMTP Server tujuan, baik secara langsung maupun melalui beberapa SMTP Server dijalurnya. Apabila server tujuan terkoneksi maka email akan dikirim, namun apabila tidak terjadi koneksi maka akan dimasukan ke dalam queue dan di resend setiap 15 menit, apabila dalam 5 hari tidak ada perubahan maka akan diberikan undeliver notice ke inbox pengirim.

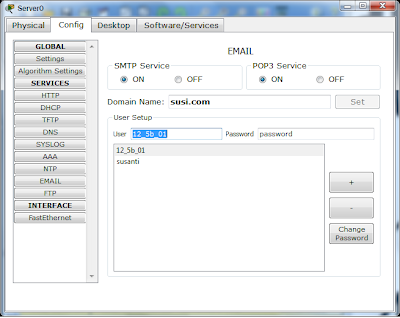

    contoh gambar :

    Hasil gambar untuk mail server cisco packet tracer



















    Hasil gambar untuk mail server cisco packet tracer

    sumber gambar :
    https://www.google.co.id/search?q=inter+vlan&espv=2&biw=1280&bih=652&source=lnms&tbm=isch&sa=X&ved=0ahUKEwiu1JntyI7QAhWEtY8KHV9CBq4Q_AUIBigB#tbm=isch&q=mail+server+cisco+packet+tracer&imgrc=sFgg8xrJKmWhBM%3A

    Mail Server

    Posted by Unknown
    http://www.mediafire.com/file/dkl0hxfryasznnp/Subnet+21+13+29.pkt

    Seperti ini lah topologinya :





    Dengan membuka dan mendownload link di atas anda akan bisa mempelajari subneting dengan prefik 21 , 13 dan 29 .


    Buka semua komponen agar anda dapat mengerti lebih lanjut lagi.
    Di dalamnya sudah tertera dengan rinci bagaimana mengisi bagian pada Router , PC dan yang lainnya.
    Didalamnya juga sudah ada server yang sudah di isi beberapa service

    1. DNS
    2. DHCP
    3. EMAIL
    4. FTP

    Ini juga pengertian beberapa service diatas :

    1. DNS (Domain Name System) adalah sebuah sistem yang menyimpan informasi tentang nama host maupun nama domain dalam bentuk basis data tersebar (distributed database) di dalam jaringan komputer, misalkan : Internet.

    2. DHCP (Dynamic Configuration Protocol) adalah layanan yang secara otomatis memberikan nomor IP kepada komputer yang memintanya. Komputer yang memberikan nomor IP disebut sebagai DHCP server, sedangkan komputer yang meminta nomor IP disebut sebagai DHCP Client.

    3.FTP (File Transfer Protocol) adalah suatu protokol yang berfungsi untuk tukar-menukar file dalam suatu network yang menggunakan TCP koneksi bukan UDP. Dua hal yang penting dalam FTP adalah FTP Server dan FTP Client.

    4. Mail adalah server yang memungkinkan pengguna (user) untuk dapat mengirim dan menerima surat elektronik atau e-mail satu sama lain dalam stu jaringan atau dengan internet. layanan ini menggunakan arsitektur client-server, Artinya ada aplikasi client mengakses server email.

    (penjelasan lebih lengkap tentang 4 service di atas bisa ke my-baru-blog.blogspot.com)
    http://www.mediafire.com/file/5su7o2c779k20qs/subnet+20+12+28.pkt

    Nih Topologinya :



    Dengan membuka dan mendownload link di atas anda akan bisa mempelajari subneting dengan prefik 20 , 12 dan 28 .

    Buka semua komponen agar anda dapat mengerti lebih lanjut lagi.
    Di dalamnya sudah tertera dengan rinci bagaimana mengisi bagian pada Router , PC dan yang lainnya.
    Didalamnya juga sudah ada server yang sudah di isi beberapa service

    1. DNS
    2. DHCP
    3. EMAIL
    4. FTP

    Ini juga pengertian beberapa service diatas :

    1. DNS (Domain Name System) adalah sebuah sistem yang menyimpan informasi tentang nama host maupun nama domain dalam bentuk basis data tersebar (distributed database) di dalam jaringan komputer, misalkan : Internet.

    2. DHCP (Dynamic Configuration Protocol) adalah layanan yang secara otomatis memberikan nomor IP kepada komputer yang memintanya. Komputer yang memberikan nomor IP disebut sebagai DHCP server, sedangkan komputer yang meminta nomor IP disebut sebagai DHCP Client.

    3.FTP (File Transfer Protocol) adalah suatu protokol yang berfungsi untuk tukar-menukar file dalam suatu network yang menggunakan TCP koneksi bukan UDP. Dua hal yang penting dalam FTP adalah FTP Server dan FTP Client.

    4.  Mail adalah server yang memungkinkan pengguna (user) untuk dapat mengirim dan menerima surat elektronik atau e-mail satu sama lain dalam stu jaringan atau dengan internet. layanan ini menggunakan arsitektur client-server, Artinya ada aplikasi client mengakses server email.

    (penjelasan lebih lengkap tentang 4 service di atas bisa ke my-baru-blog.blogspot.com)

    Menghitung Subnetting Kelas A, B dan C

    Dalam pembahasan ini, kita akan belajar untuk mengerjakan berbagai variasi soal subnetting dari kelas C, B dan A. Boleh juga pakai tabel subnet guys, tapi lebih baik coba secara hitungan dulu. Disarankan untuk membaca artikel Subnetting So Easy terlebih dahulu.
    Soal subnetingnya sebagai berikut guys.

    Carilah total ip, netmask, ip network, broadcast dan host untuk masing-masing ip dibawah:
    1. 192.168.10.10/25
    2. 10.10.10.10/13
    3. 20.20.20.20/23
    4. 11.12.13.14/20
    5. 50.50.50.50./15
    Ok langsung aja kita bahas bareng dari soal pertama ya…
    IP 192.168.10.10/25 merupakan kelas C
    a.
    Total IP
    : 128
    Didapat dari 2^7 = 128, 7 merupakan Host ID dari subnet /25
    b.
    Netmask
    : 255.255.255.128
    Didapat dari 256 – Total IP = 256 – 128 = 128 menjadi 255.255.255.128
    c.
    IP Network
    : 192.168.10.0
    Jumlah subnet adalah 2^1, 1 adalah Subnet ID. IP 192.168.2.10 masuk dalam subnet ke-1 karena berada dalam range 0-127 sehingga IP Networknya 192.168.10.0
    d.
    Broadcast
    : 192.168.10.127
    IP Network setelahnya dikurangi 1 => 192.168.10.128 – 1 = 192.168.10.127
    e
    Host
    : 192.168.10.1 – 192.168.10.126
    Jumlah ip yg dapat dipakai adalah 126 didapat dari 128 – 2 karena dipakai untuk IP Network dan broadcast.

    10.10.10.10./13 merupakan kelas A
    a.
    Total IP
    : 524288
    Subnet 13 merupakan subnet kelas A sehiggga ntuk memudahkan diubah dulu menjadi subnet kelas C dengan ditambah 8 dua kali menjadi 29. Total host subnet 29 adalah 8. Lalu 8 x 256 x 256 menjadi 524288. Dikali 256 dua kali karena sebelumnya ditambah 8 dua kali untuk menjadi subnet kelas C.
    b.
    Netmask
    255.248.0.0
    Seperti biasa 248 didapat dari 256 – total ip. Karena kelas A ditambah 8 dua kali jadi kelas C maka subnet dimajukan 2 kali dari 255.255.255.248 menjadi 255.248.0.0.
    c.
    IP Network
    : 10.8.0.0
    Setelah disamakan menjadi kelas C(13+8+8=29), maka didapat jumlah subnet /29 adalah 2^5, 5 adalah Subnet ID. Total IP dari subnet /29 adalah 8, maka IP 10.10.10.10 masuk dalam IP Networknya 10.8.0.0.
    d.
    Broadcast
    : 10.15.255.255
    IP Network setelahnya dikurangi 1 => 10.16.0.0 – 1 = 10.15.255.255
    e
    Host
    : 10.8.0.1 – 10.15.255.254
    Jumlah ip yg dapat dipakai adalah 524286 didapat dari 524288 – 2 karena dipakai untuk IP Network dan broadcast.

    11.12.13.14/20 merupakan kelas B
    a.
    Total IP
    : 4096
    Subnet 20 merupakan subnet kelas B sehiggga agar lebih mudah diubah dulu menjadi subnet kelas C dengan ditambah 8 menjadi 28. Total host subnet 28 adalah 16. Lalu 16 x 256 = 4096. Dikali 256 karena sebelumnya ditambah 8 kali untuk menjadi subnet kelas C.
    b.
    Netmask
    255.255.252.0
    252 didapat dari 256 – total ip. Karena kelas B ditambah 8 jadi kelas C maka subnet dimajukan 1 kali dari 255.255.255.252 menjadi 255.255.252.0.
    c.
    IP Network
    : 11.12.0.0
    Setelah disamakan menjadi kelas C(20+8=28), maka didapat jumlah subnet /28 adalah 2^4, 4 adalah Subnet ID. Total IP dari subnet /28 adalah 16, maka IP 11.12.13.14 masuk dalam IP Networknya 11.12.0.0 karena masih dalam rentang 11.12.0.0 – 11.15.255.255.
    d.
    Broadcast
    : 11.12.15.255
    IP Network setelahnya dikurangi 1 => 11.16.0.0 – 1 = 11.15.255.255
    e
    Host
    : 11.12.0.1 – 11.12.255.254
    Jumlah ip yg dapat dipakai adalah 4096 didapat dari 4096 – 2 karena dipakai untuk IP Network dan broadcast.

    Menghitung Subnetting

    Rabu, 26 Oktober 2016
    Posted by Unknown
